Práctica IoT: micro:bit V2 como Nodo Intermedio en AWS IoT Stack.md

Nombre: Jahziel Amado López Angulo
Número de Control: 22211593
Correo electrónico: l22211593@tectijuana.edu.mx
GitHub: Jahziel43

---

🌐 Práctica IoT: micro:bit V2 como Nodo Intermedio en AWS IoT Stack

1️⃣ Conectividad IoT (AWS Core) ✅

Descripción

Se implementó un flujo de comunicación IoT utilizando un dispositivo físico BBC Micro:bit como nodo sensor.
El micro:bit recolecta temperatura y nivel de luz, los envía en formato JSON vía USB Serial a una PC con Windows 11, la cual reenvía los datos a una instancia EC2 (Ubuntu) alojada en AWS, usando el protocolo HTTP.

En el servidor EC2, un servicio Flask recibe la información y la reenvía de manera segura hacia el broker MQTT (Mosquitto) con autenticación y cifrado TLS.

Flujo general

Micro:bit → PC (Serial + HTTP) → EC2 Flask Server → Mosquitto MQTT → Telegraf → InfluxDB → Grafana

📸 Evidencias

• Captura del código JavaScript de micro:bit generando JSON y enviándolo por serial.

• Captura de código microbit_reader.py que recibe datos desde micro:bit y los reenvía a la EC2.

• Terminal en Windows recibiendo datos desde micro:bit y reenviando a la EC2.

• Flask recibiendo los datos correctamente en el puerto 5000.

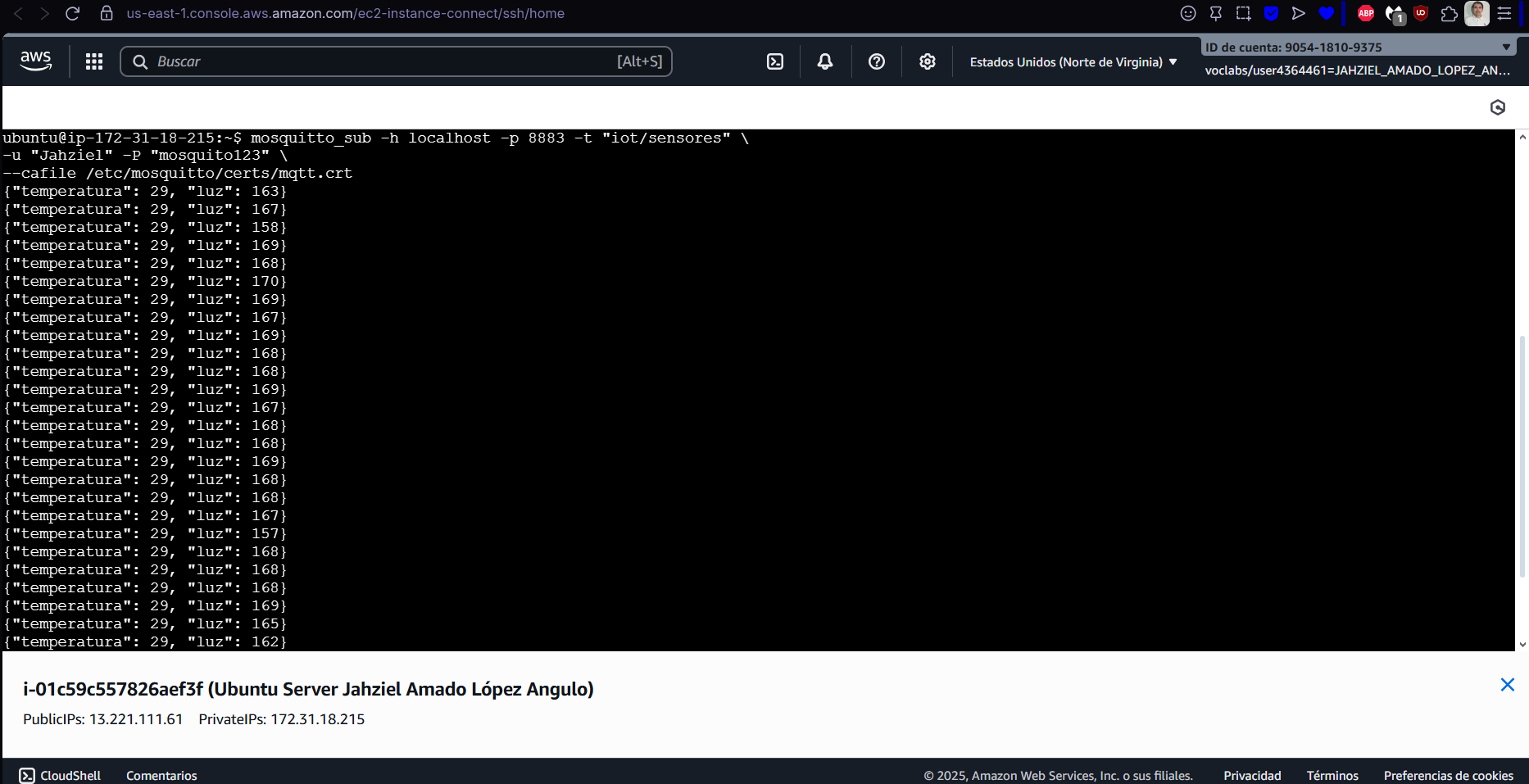

• Mosquitto mostrando la publicación del topic iot/sensores.

✅ Cumple con: Publicación exitosa de datos IoT reales en AWS Core.

---

2️⃣ Integración InfluxDB / Prometheus ✅

Descripción

Se utilizó Telegraf para consumir los datos publicados en el broker MQTT (iot/sensores) y almacenarlos directamente en InfluxDB dentro del bucket sensores.

Datos enviados

• temperatura (°C) → obtenida del micro:bit
• light_lvl (nivel de luz 0–255)

Configuración

• Telegraf configurado con plugin inputs.mqtt_consumer.
• Bucket y token de InfluxDB definidos en telegraf.conf.
• Prometheus habilitado para métricas del servidor EC2 (CPU, RAM, Disco).

📸 Evidencias

• Telegraf consumiendo topic MQTT sin errores.

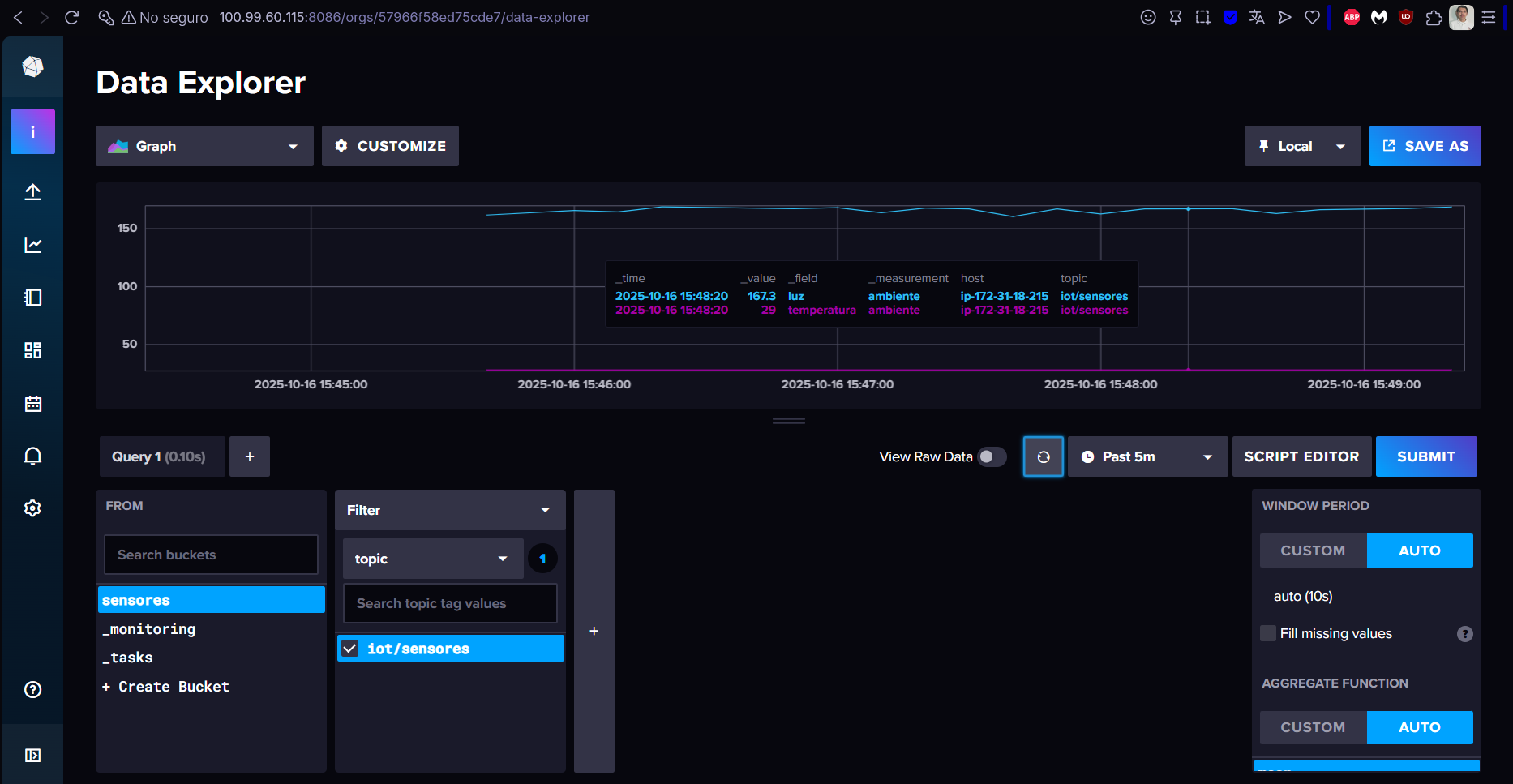

• InfluxDB mostrando registros con temperatura y luz provenientes del micro:bit.


✅ Cumple con: Integración y almacenamiento de datos en InfluxDB visibles desde Grafana.

---

3️⃣ Visualización y alertas ✅

Descripción

Los datos de InfluxDB se visualizaron en Grafana mediante un panel con dos gráficas en tiempo real:

• Temperatura ambiente (°C)
• Nivel de luz (Light Level)

También se añadieron métricas del sistema EC2 (CPU, Memoria y Disco) mediante Prometheus.

📸 Evidencias

• Dashboard IoT completo mostrando temperatura, luz y métricas del servidor.


✅ Cumple con: Visualización funcional en Grafana.

---

4️⃣ Innovación del proyecto ✅

Innovación destacada

• Se integró un dispositivo físico (BBC Micro:bit) en lugar de simulaciones, convirtiéndolo en un nodo IoT real.
• Implementación multiplataforma (microcontrolador → PC → servidor EC2).
• Doble canal de transmisión (Serial + HTTP + MQTT).
• Se muestran los valores en Grafana en un Dashboard.

✅ Cumple con: Integración de hardware real, validación de datos y flujo IoT completo.

---

🧾 Conclusión

Se logró conectar exitosamente un micro:bit físico a un entorno IoT en la nube (AWS EC2), transmitiendo datos reales de sensores hacia InfluxDB y Grafana con cifrado y autenticación segura.
El flujo fue estable, escalable y visualmente funcional.
Se cumplieron todos los criterios de la rúbrica, demostrando la comunicación IoT de extremo a extremo.

---

📦 Entregables

• Código del micro:bit en MakeCode (JavaScript).
• Script Python en PC (Serial → HTTP).
• Servidor Flask (HTTP → MQTT).
• Configuración Telegraf, InfluxDB y Grafana.
• Capturas de dashboard.
